磁盤類

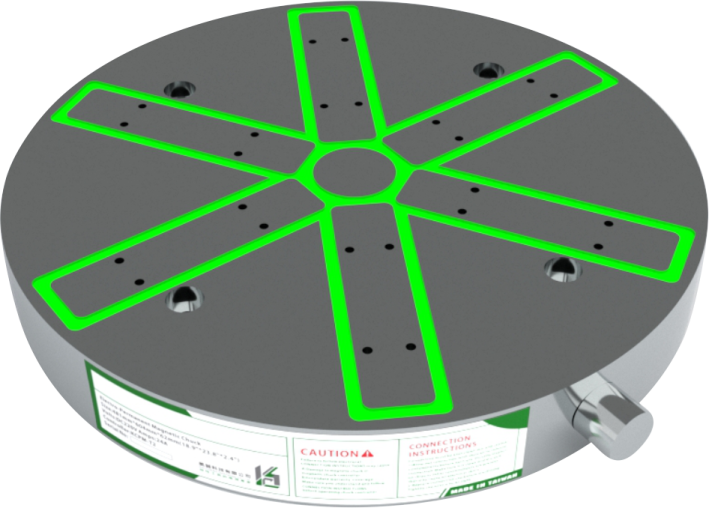

永電式電控磁盤KCPM-CIRRA-A

1.適用於立式車床、CNC 五軸綜合切削加工機等結合使用(磁極尺寸為35X35毫米,磁力580千克/4個磁極)

(本產品可接受客製化定制)

1.圓形及輻射磁極,適用於裝夾圓形及任何形狀的工件加工。
2. 工件可接觸磁力吸盤各極,超強磁力最小1600Kgf(1.6tons) ±5% 和 maxi ximum 4400Kgf (4.4 tons)±5%,這取決於工件和磁吸盤的尺寸。

3.電永磁設計,電源開關1~10秒。無需保持供電,無溫升,可長時間使用。不會因工件因溫度升高而變形而影響精度。

4. 加工時刀具移動順暢,真正發揮五面加工對工件夾持的作用。
5.縮短工件裝夾時間,裝夾區域可覆蓋整個工作區域。多個工件同時加工,提高加工效率。

應用:
1.適合立式車床、CNC五軸分度器、CNC五軸加工中心組合使用

2.工件最小尺寸要求為:
KCPM-CIRRA-A300-@ 300mm:

KCPM-CIRRA-A400-@360mm;

KCPM-CIRRA-A500-@500mm
或任何其他形式的工件的相同尺寸。

3.配合感應盤功能更多,可在工件上定位。

KCPM-CIRRA-A 導磁軟爪:

1.導磁軟爪KCPM-CIRRA-A系列,適用於KCPM-CIRRA系列磁盤,提高加工效率,快速提升更多工件夾持功能。

2.當磁盤固定於工作台上不須精確的校正平行度,因導磁軟爪為一替換性及消耗性之附件,夾持工件前可於機 器上直接精修平面,其平行度可100% 與機器成平行狀態。
